OSketch

软件简介

现有倾斜摄影测量方法已可以较高的自动化程度生成无拓扑、语义信息的三角网模型，并在此基础上获取表达连续地表的DSM/DOM等LOD0级三维模型。然而LOD0级模型仅为可视化模型，只具备简单的三维量测能力，急需从倾斜影像到单体化矢量模型生产的工艺流程，满足智慧城市建设的方方面面智能应用。

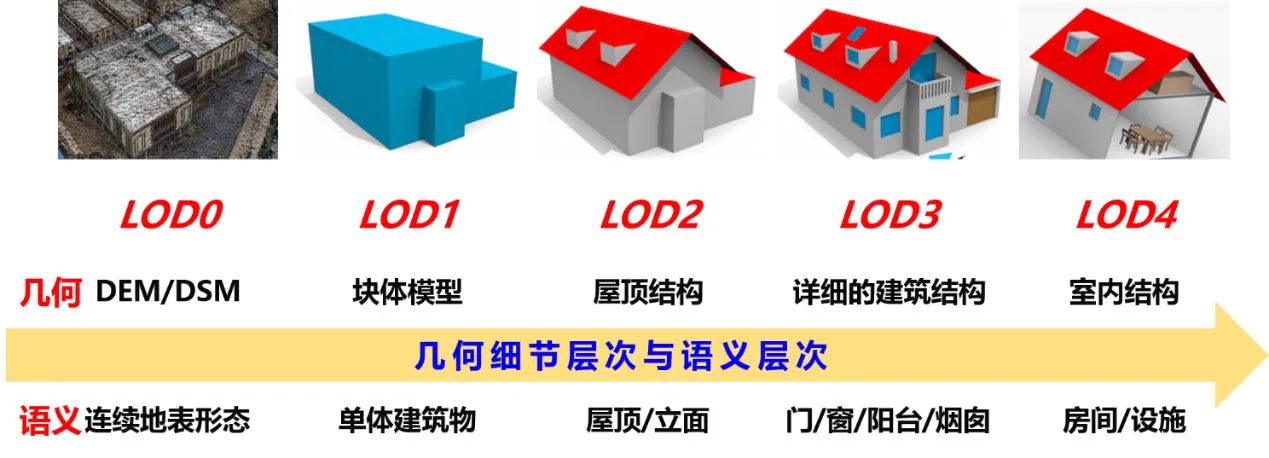

LOD1模型

表达仅具有平面屋顶结构的块体模型，且屋顶与屋顶之间无交集，其实质为带高度信息的二维DLG拉伸结果，因此本质上是2.5维结构。LOD1模型较LOD0模型精细之处在于，LOD1模型对单体化建筑物进行了分割与表达，并且建筑物的高度信息隐式的蕴含了建筑物楼层等语义信息。且单体化的建筑物还可赋予其他具有实际意义的语义信息，如建筑物名称，地点，用途等。

LOD2模型

在LOD1模型基础之上，增加了屋顶结构。按照不同结构类型，主要包含两种，一种为主要屋顶结构，如人字形屋顶、L型屋顶、梯形屋顶等；另一种是屋顶的细部结构，如房上房、女儿墙、屋檐等。通过定义屋顶结构，自然可以区分建筑物的屋顶与立面的语义信息，而该语义信息的选择，在三维GIS分析之中至关重要，如某些具体应用不仅需要用到屋顶结构，还需要屋顶与立面的相互关系。

LOD3模型

在LOD2模型基础上更进一步。LOD2模型已经可以表达比较好的建筑物轮廓信息，在此基础之上，LOD3模型新增的是一些细部内容，如：烟囱、飘窗、立面窗户、阳台等结构。此类结构通常更加细碎，建模难度更高。

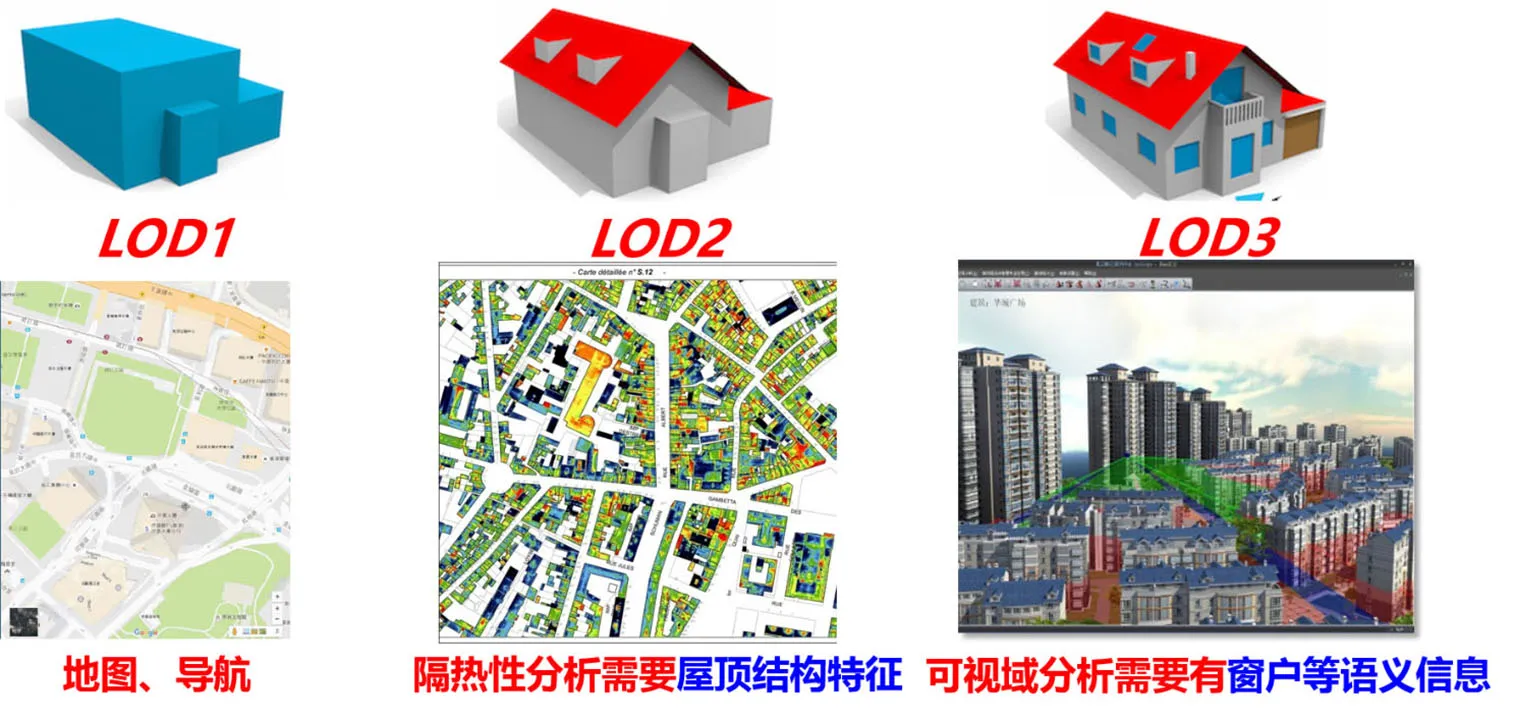

同时不同的细节层次模型，不仅表达了不同的几何、语义内容，也必然针对不同的应用种类。如LOD1模型可满足地图的导航、定位应用，LOD2模型可进行屋顶隔热性分析，LOD3由于具有独立的窗户等语义信息，因此可单独对不同的窗户进行光照分析、可视域分析用于房产估值、评估。
